Эта антенна (рис.1)
относится к классу направленных, ширина
лепестка излучения в горизонтальной
плоскости составляет около 70╟. Диаграмма
имеет вытянутую форму, что дает выигрыш по
сравнению со штыревой антенной GP длиной l./4
примерно в 10 раз по мощности, т.е.
радиостанция мощностью 4 Вт в направлении
основного излучения звучит так же громко,
как радиостанция с усилителем 40 Вт при
работе на обычный штырь. Положительный
эффект при работе с дальними станциями еще
больше усиливается за счет того, что
приемник не воспринимает помехи с боков и
сзади антенны. Недостаток этой антенны -
невозможность поворачивать ее в
направлении разных корреспондентов.
Длина провода рамки рефлектора - 11,72 м.
Длина провода рамки активного элемента - 11,2
м.
Длина провода рамки директора - 10,75 м.
Провод можно использовать
медный, диаметром 1,5-2 мм. Если антенна
предназначена для непродолжительной
работы в полевых условиях, сгодится даже
алюминиевый провод. Узел крепления кабеля А
(см. рис. 1) можно выполнить, как показано на
рис.2. Используется пластина из оргстекла
или текстолита толщиной 3-5 мм. Отсчет длины
провода активного элемента нужно вести от
точек XX (рис. 2). Расстояния d1 и d2 (рис. 1) равны
2 м и 1 м соответственно. Все открытые места
соединений необходимо гидроизолировать
пластилином. При высоте мачт 5 м скрутка
проводников рамок расположена примерно на
уровне груди, что, конечно, низковато.
Идеально было бы иметь нижнюю точку на
высоте 5 м и более, но это требует более
высоких мачт. При мачтах высотой 5 м
конструкция легко выполнима в домашних
условиях и все же дает большой эффект по
сравнению со штырем.
Рис.1. Трехэлементная антенна Delta loop.
Если установить реле-замыкатели
на рефлекторе и директоре (см. рис. 3), то,
меняя с помощью шлейфов их размеры, можно
переключать направление излучения антенны
на 180╟. В этом случае размеры рамок
директора и рефлектора делают рав-ными 10,75 м,
а длина провода шлейфа должна быть равна 1 м.
В этом варианте размеры d1=d2=l,5 м. Можно
использовать реле типа РЭС9, РЭС48, РЭС49.

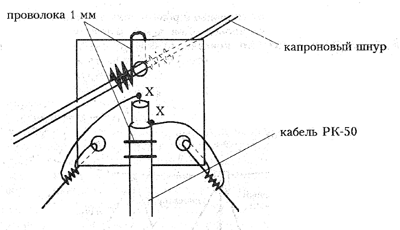

Рис. 2. Узел крепления А.

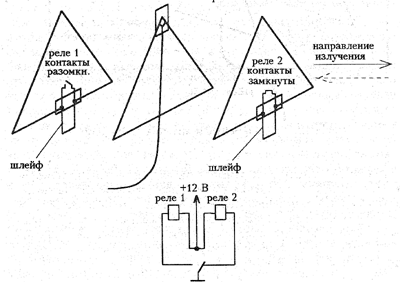

Рис. 3. Антенна с переключаемой
диаграммой направленности.
Внимание: Никогда не
переключать направление излучения при
включенном передатчике - сгорят контакты
реле. На плоской крыше, лишенной каких-либо
точек крепления основания мачты и оттяжек,
тоже можно довольно просто и надежно
установить мачту, пользуясь подручными
средствами. Эта на первый взгляд
неразрешимая задача решается с помощью
нескольких кусков старой водопроводной
трубы, мотка проволоки и старой
автомобильной шины от большого грузовика (лучше
на металлическом ободе). Два куска трубы
скрепляются проволокой крест-накрест, на
них сверху кладется тяжелое колесо и
приматывается проволокой к трубам. Эта
конструкция является основанием мачты.
Мачта устанавливается в центральное
отверстие колеса и любым способом
прикрепляется к ободу и крестовине (лучше
всего использовать сварку, но можно и
прикрепить проволокой). При достаточно
длинных трубах крестовины такое основание
обеспечит устойчивость довольно высокой
мачты.
Москва, Ассоциация 27
Радиосвязь для всех.
1996 г.
